PERSEUS
Piccolo Eccellente
Ricevitore per Segnali Elaborati Universalmente dal Software
Ricevitore SDR per VLF-LF-HF

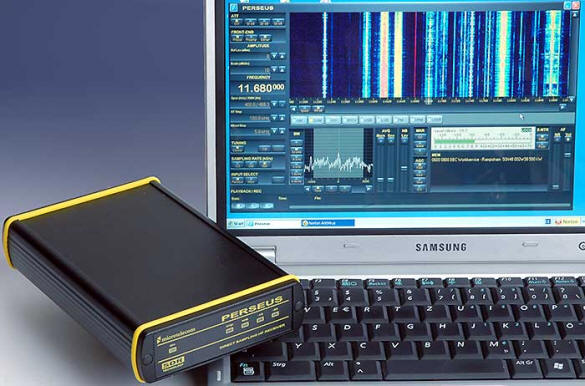

PERSEUS prodotto da
Microtelecom è un ricevitore SDR VLF-LF-HF basato su una
architettura digitale a campionamento diretto. Il ricevitore include un
convertitore analogico digitale da 14 bit con una frequenza di
campionamento di 80 MS/s dotato di un eccezionale rapporto segnale
rumore di 76 dB (in 40 MHz di banda), un convertitore di frequenza
digitale configurabile su gate array programmabile (FPGA) con un tasso
di campionamento in uscita fino a 1 MS/s e un'interfaccia per PC USB 2.0
a 480 MBit/s.
A differenza di ricevitori a campionamento diretto di
classe inferiore, il front-end analogico di PERSEUS è stato attentamente
progettato per gli utenti più esigenti e include un attenuatore da 0 a
30 dB in passi di 10 dB, un banco di filtri di preselezione passa banda
a basse perdite e un preamplificatore ad alta dinamica con un'intercetta
del terzo ordine di più di 30 dBm. Il range dinamico del terzo ordine
risultante è di 103 dB per i segnali SSB (in una banda di 2.4 KHz) e di
107 dB per i segnali CW (in una banda di 500 Hz).
Specifiche Tecniche
| Frequenza operativa | 10 KHz - 40 MHz | |
| Modi | USB, LSB, CW, AM,
FMN, FSK, DRM, etc. (definiti dal software PC) |
|
| Sensibilità | 0.39 uV SSB (S+N)/N= 10 dB* | |
| Selettività | Definita dal software PC | |
| Reiezione Immagine | 90 dB* | |
| Valore di IP3 | 31 dBm* (a qualsiasi spaziatura dei toni) | |
| Gamma Dinamica | 103 dB (SSB, 2.4
Khz BW)* 107 dB (CW, 500 Hz BW)* |
|
| Gamma dinamica di Blocking | 125 dB* | |
| Minimo segnale discernibile | -124 dBm (SSB,
2.4Khz BW)* -131 dBm (CW, 500Hz BW)* |
|
| Larghezza di banda in uscita | 100/200/400/800/1600 kHz segnali I&Q | |
| Preselettore | 1 x 3-poli-low
pass(0 - 1,7 MHz) 9 x 6-poli bandpass (1,7 - 30 MHz) disinseribile |
|
| Attenuatore | 0, 10, 20, 30 dB | |
| Convertitore AD | 14-Bit, 80Ms/s | |
| DDC | XC3S250E | |
| Interfaccia PC | USB 2.0 480 Mbit/s (cavetto in dotazione) | |
| Alimentazione | +5Vdc +/-5% 1 A (adattatore 220V in dotazione) | |
| Dimensioni | 110 x 36 x 185 mm (L x H x P) | |
| Contenitore | Alluminio | |
|
* (Tip. 14.2 Mhz) |
Requisiti del PC
| Processore | Intel P4 / AMD 1.5 GHz o superiore * | |
| Memoria | 256 Mb RAM * | |
| Scheda Audio | Scheda audio standard 16 Bit Full Duplex | |
| USB | USB 2.0 480 Mbit/s | |
| Video | Risoluzione minima 1024 x 768 | |
| Mouse | con scloller | |
| Sistema Operativo | Windows 2000, Windows XP, Window Vista | |
|
* (Dipende dal PC) |

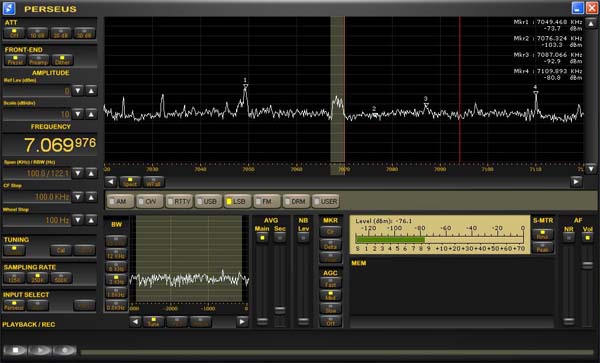

Il
software di controllo di PERSEUS - modalità spettro

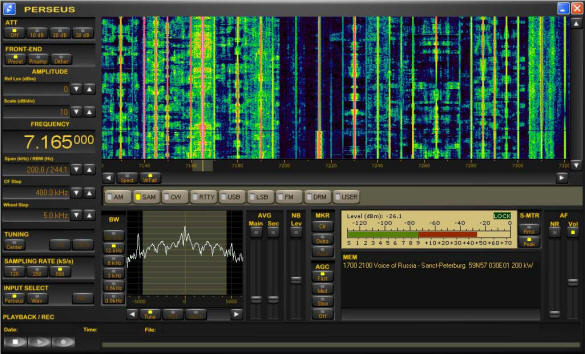

Il software di controllo di PERSEUS
- modalità waterfall
PERSEUS è anche capace di visualizzare l'intero spettro radio da 10 KHz a 40 MHz con una resolution bandwidth di 10 KHz e con una dinamica e una purezza spettrale paragonabile a quella dei migliori analizzatori di spettro disponibili sul mercato. Per tale funzione di PERSEUS è stato sviluppato un apposito software per Windows, HFSPAN, dato in dotazione con il ricevitore

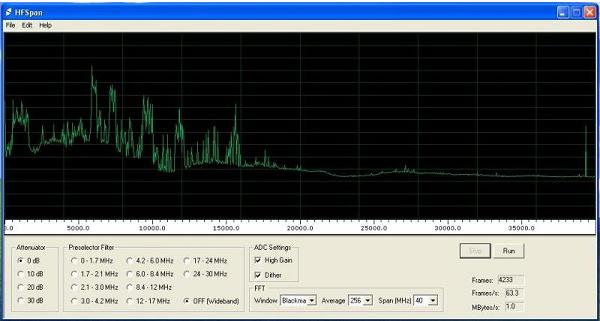

Il software di analisi spettrale
HFSPAN per PERSEUS
 |
 |
 |

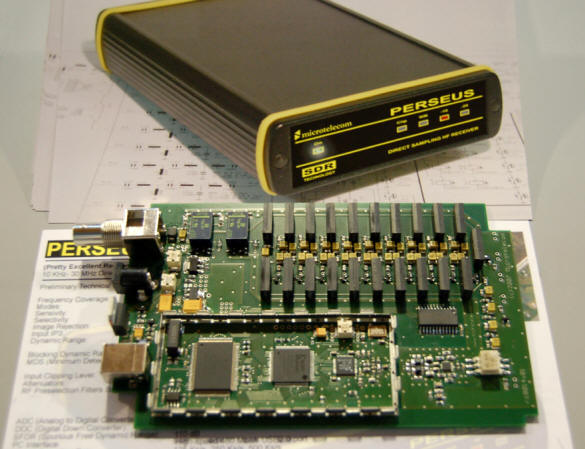

| vista interna | pannello frontale | pannello posteriore |
PERSEUS è un ricevitore SDR e si avvale di applicazioni software su PC per effettuare il processo di demodulazione. La compatibilità e il supporto del software applicativo più usato dai radioamatori sono forniti da una libreria DLL per i sistemi operativi Microsoft Windows.

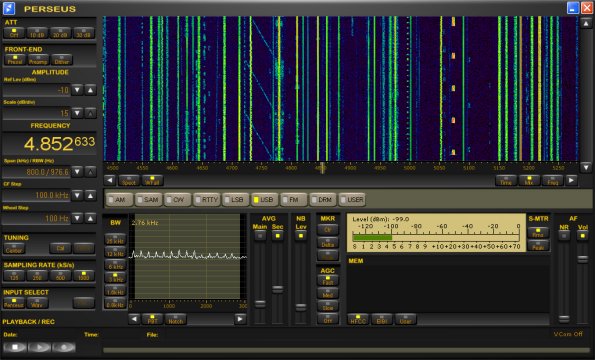

Il software di controllo di PERSEUS
in modalità waterfall - Ora con la nuova versione del software è
possibile ottenere una larghezza di banda fino a 1600 kHz
Altro software utilizzabile per la
demodulazione dei segnali è
WINRAD di I2PHD
A breve sarà disponibile una versione di
CODE300-32 SDR con
il completo controllo e integrazione di PERSEUS.
Qui puoi
vedere un'anteprima della versione test di CODE300-32 SDR.
Qui
puoi vedere alcuni test di analisi su segnali
PSK
effettuati con Code300-32 e Perseus
La confezione di PERSEUS comprende:
|
|
Prezzo € 825,00 Euro IVA compresa
Il prodotto ha garanzia 2 Anni ed è certificato CE
Spedizione a mezzo posta o corriere (indicativamente da 20,00 a 35,00
Euro)
Pagamento in contrassegno, vaglia postale o bonifico bancario
È possibile, previo appuntamento visionare e provare il prodotto presso
i nostri laboratori.
Per ulteriori informazioni
invia una e-mail a
info@hoka.it
 |
Depliant Perseus |
|
|
|
|
Caratteristiche tecniche |
|
|
|
|
